Julat Model: NRV 025/030/040/050/063/075/090/110/130
Nisbah penghantaran: 5: 1 hingga 100: 1 (pelbagai peringkat dalam siri dapat mencapai nisbah yang lebih tinggi)
Kuasa Input: 0.12 kW ~ 22 kW (bergantung kepada model)
Tork output: 15 n · m ~ 3000 n · m
Kelajuan input: disyorkan ≤ 1500 r/min (beberapa model menyokong 1800 r/min)
Bentuk pemasangan: Flange (B5/B14), asas (B6/B7) atau pemasangan menegak
Kecekapan: Kecekapan peringkat tunggal 70% ~ 92% (berkurangan dengan nisbah penghantaran yang semakin meningkat)
Berat: 2 kg ~ 200 kg (bergantung kepada model dan bahan)
Tahap Perlindungan: IP65 (Standard), IP66 (Peningkatan Pengedap)
Suhu Operasi: -20 ℃ ~ 90 ℃ (Toleransi jangka pendek sehingga 120 ℃, gris suhu tinggi diperlukan)

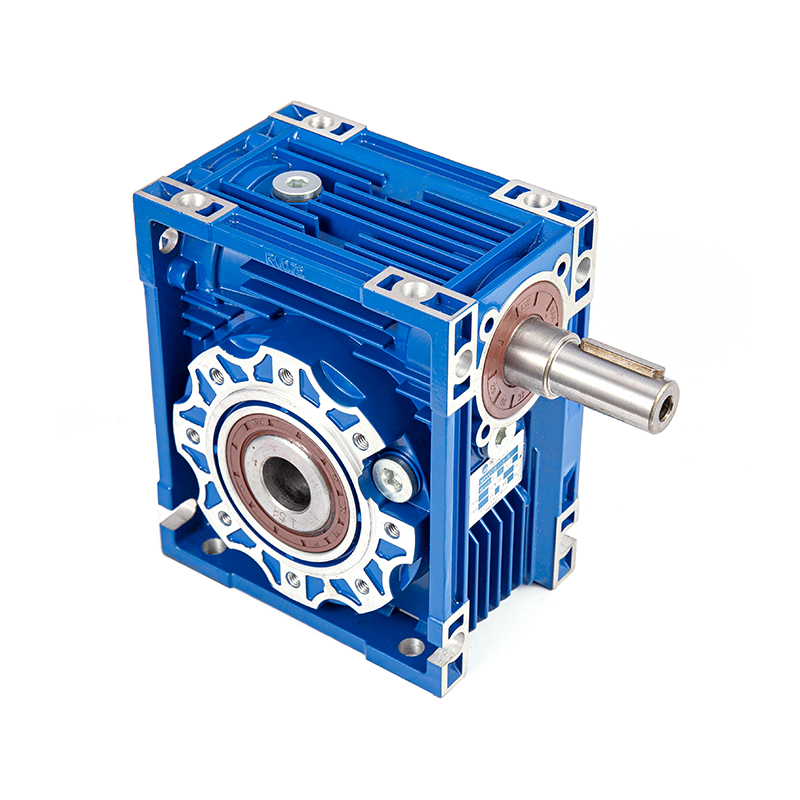

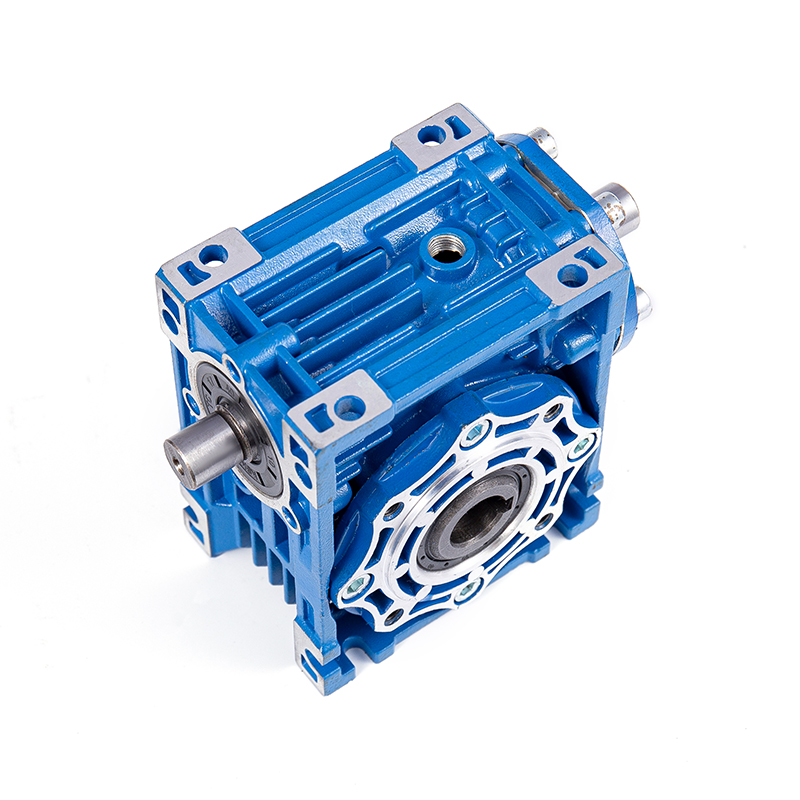

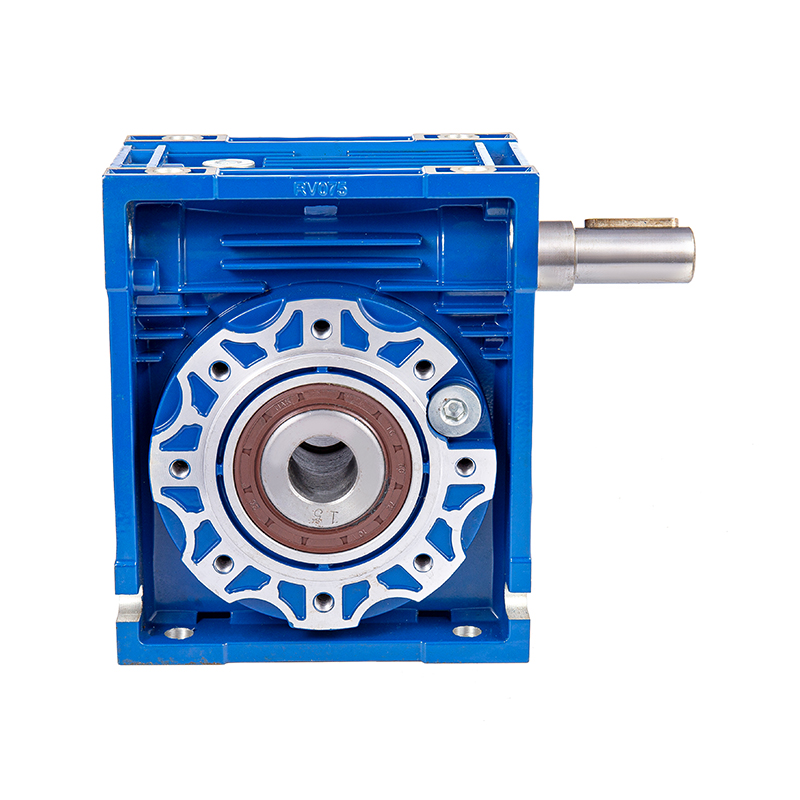

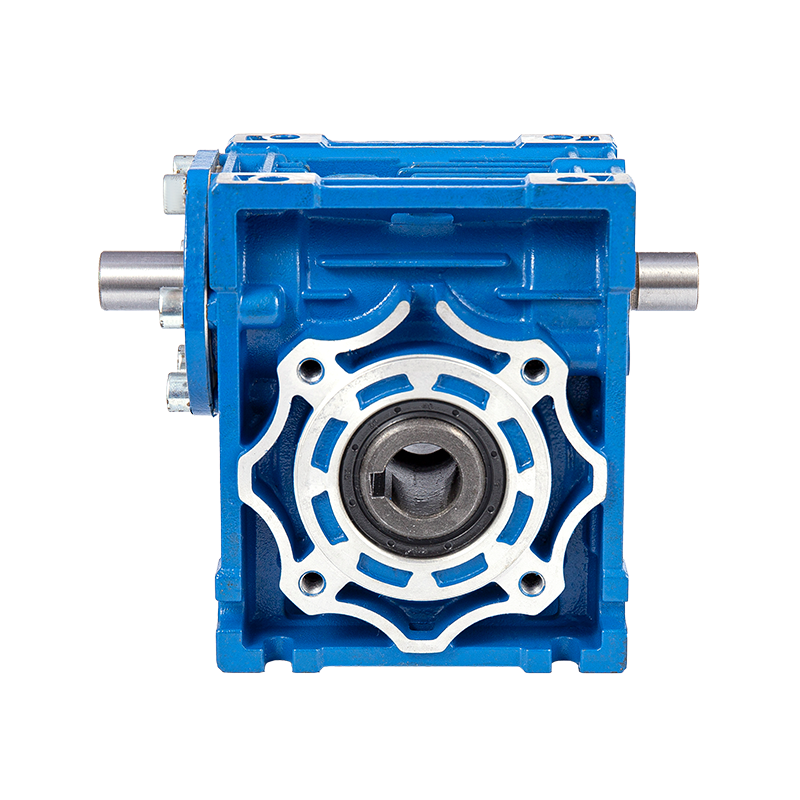

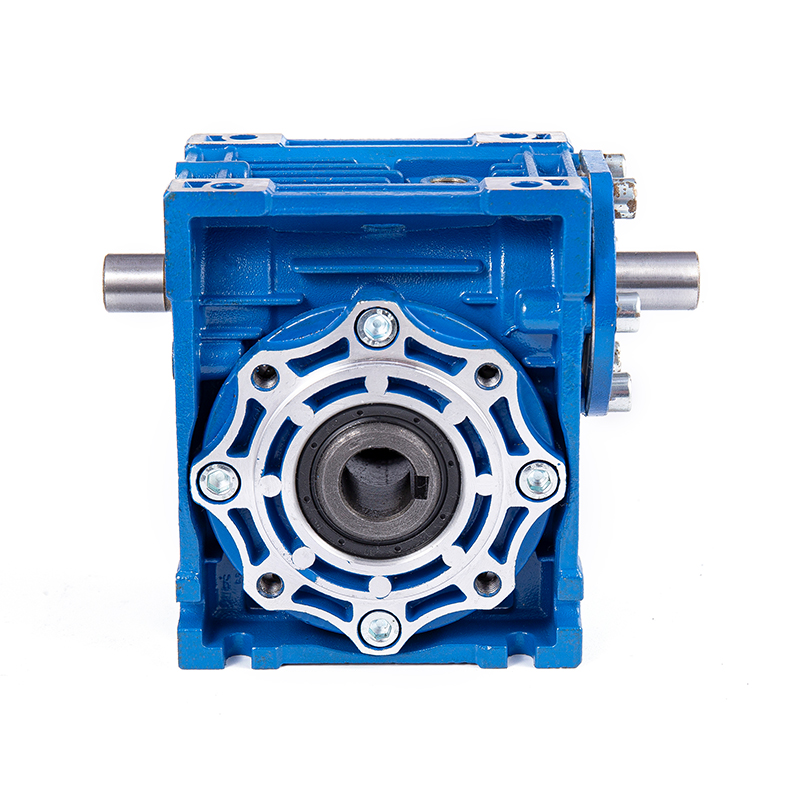

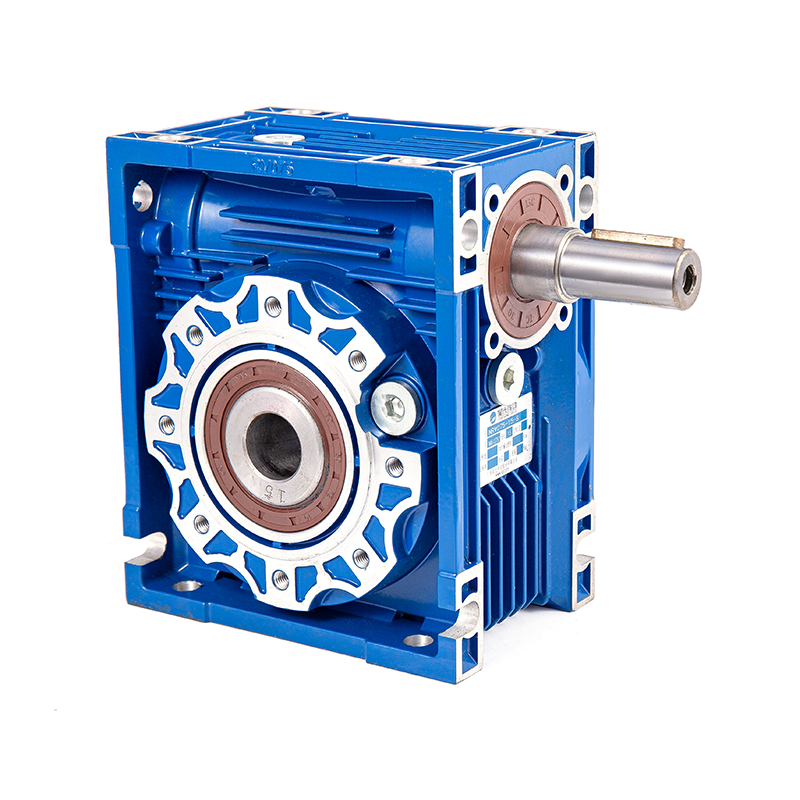

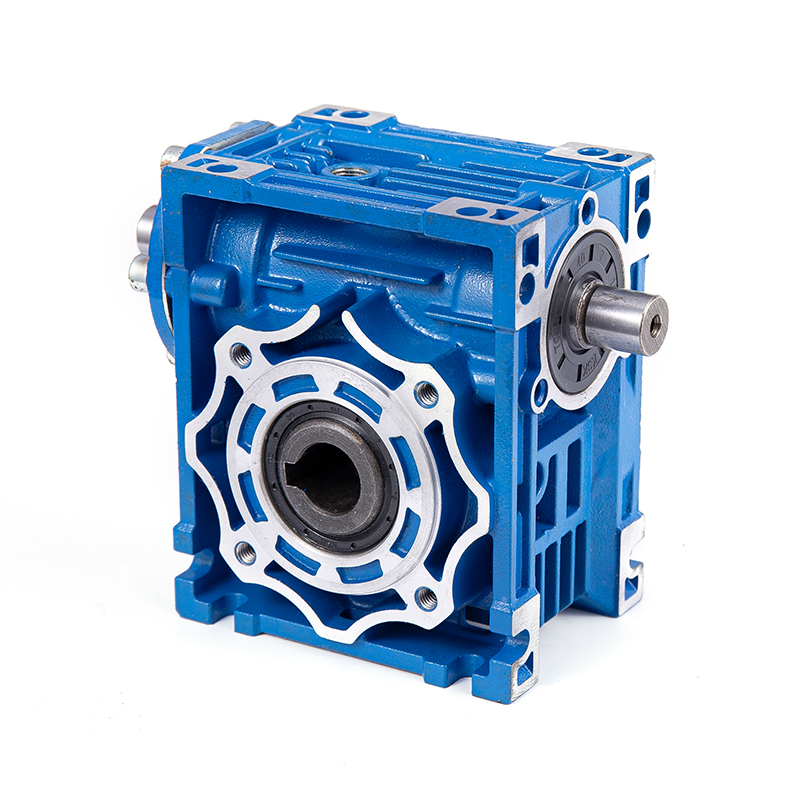

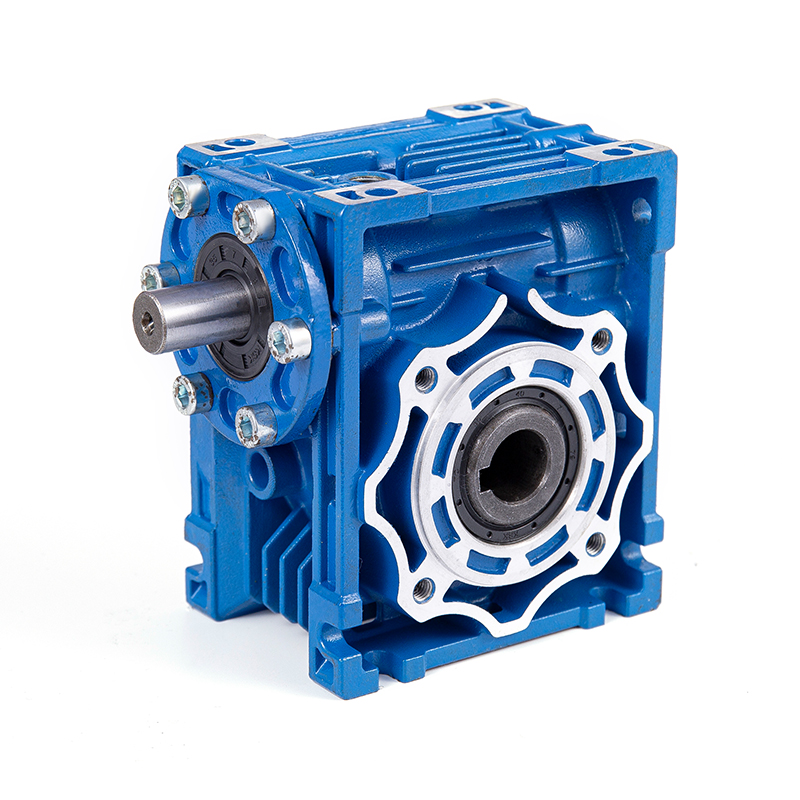

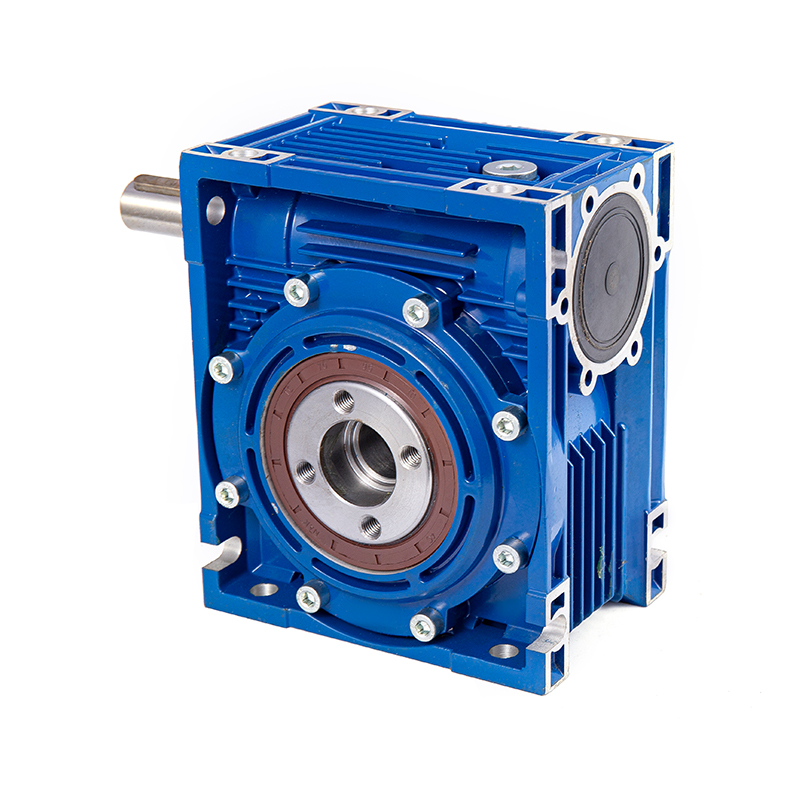

NRV Series Worm Gear Reducer adalah peranti pengurangan sudut kanan berdasarkan penghantaran gear cacing.
Ciri terasnya termasuk:
- Reka bentuk struktur: 90 ° Output sudut kanan, menjimatkan ruang pemasangan dan menyesuaikan diri dengan susun atur mekanikal yang kompleks.
- Gabungan Bahan: Cacing diperbuat daripada keluli aloi kekuatan tinggi (seperti 20crmnti), roda cacing adalah gangsa tahan haus (CUSN12 atau CUSN6ZN6PB3), dan perumahan adalah aloi aluminium mati (ADC12).
- Fungsi mengunci diri: Ia mempunyai keupayaan mengunci diri apabila nisbah penghantaran adalah ≥ 30: 1 untuk mencegah pembalikan beban.
- pengembangan modular: Ia menyokong siri pelbagai peringkat atau sambungan selari dengan fleksibel sesuai dengan keperluan kuasa yang berbeza.
Automasi Perindustrian: Sendi lengan robot, pemacu tali pinggang penghantar, garisan pemasangan automatik
Pemprosesan Makanan: Pengadun, mesin pengisian, penghantaran kuasa talian pembungkusan (gred gred makanan diperlukan)
Jentera Pembinaan: Kren kecil, pemacu pintu pengatup roller, sistem pengudaraan
Peralatan Tenaga Baru: Kurungan penjejakan solar, sistem padang penjanaan kuasa angin
Peralatan Perubatan: Pelarasan Jadual Operasi, Mekanisme Putaran Peralatan Pengimejan |
1. Penghantaran kecekapan tinggi
- Permukaan gear cacing yang dioptimumkan, dengan kecekapan sehingga 92%, dan penggunaan tenaga dikurangkan sebanyak 15%~ 20%.
2. Kapasiti galas beban tinggi
- Cacing itu dibuang dan dipadamkan (kekerasan HRC58-62), dan roda cacing mengamalkan proses pemutus sentrifugal, yang meningkatkan rintangan haus sebanyak 50%.
3. Operasi bunyi rendah
- Proses pengisaran gear ketepatan (kekasaran permukaan gigi ra≤0.8μm), bunyi operasi ≤68 dB (a).
4. Pengedap yang boleh dipercayai
- Double Minyak Minyak Labyrinth Struktur Labyrinth untuk mengelakkan kebocoran pelinciran dan pencerobohan pencemar.
5. Penyelenggaraan mudah
- Reka bentuk perumahan berpecah, roda cacing boleh diganti atau pelepasan boleh diselaraskan tanpa membongkar seluruh mesin.
6. Adaptasi pintar
- Modul pengekod pilihan dan brek disediakan untuk menyokong kawalan gelung tertutup motor servo.
Proses teknikal Reducer Gear Worm menggabungkan tiga kelebihan teras bahan kekuatan tinggi, pemprosesan ketepatan, dan reka bentuk modular. Melalui karburisasi dan pelindapkejutan, gear gear CNC, struktur meterai ganda dan proses inovatif lain, ia mencapai keseimbangan antara ketepatan tinggi, kebolehpercayaan yang tinggi dan kebolehsuaian alam sekitar. Kos prosesnya agak tinggi, tetapi sesuai untuk senario perindustrian dengan keperluan prestasi yang ketat, seperti automasi, tenaga baru dan peralatan perubatan.
Untuk tawaran eksklusif dan tawaran terkini, daftar dengan memasukkan alamat e -mel anda di bawah.
Pengenalan Ketepatan, kestabilan, dan kawalan menjadi petunjuk penting dalam sistem pengangkatan dan kedudukan moden. Apabila industri bergerak ke arah aliran kerja yang lebih bijak dan lebih cekap, peranti kawalan gerakan menegak memainkan peranan yang semakin ...
View MoreHari ini, kami gembira kerana memuat bekas penuh di kilang kami, ini adalah bekas pertama yang dieksport secara langsung oleh jabatan jualan kami. Sejak tahun 2009, sebagai pengilang akar pengurangan gearbox, kilang kami telah menjadi pembekal yang boleh dipercayai untuk ba...
View MoreDalam sistem perindustrian moden, Kotak gear cacing Mainkan peranan penting dalam mencapai transmisi tork yang tinggi di ruang padat. Memilih kotak gear cacing yang betul untuk aplikasi tertentu memerlukan pemahaman menyeluruh mengenai keperluan operasi, ciri -ci...
View More 1. Cabaran teras keadaan beban berat untuk pengurangan
Tork tinggi dan beban kesan: Ciri -ciri beban seketika dalam perlombongan, metalurgi, jentera pelabuhan dan senario lain.
Masalah Pemanasan Operasi Berterusan: Kesan kenaikan suhu yang disebabkan oleh geseran gear cacing pada pelinciran dan bahan.
Kehidupan Pakai dan Keletihan: Mod kegagalan biasa seperti memakai permukaan gigi dan kegagalan galas.
2. Reka bentuk pengoptimuman kecekapan tenaga Pengurangan kelajuan gear cacing nrv
Proses cacing ketepatan tinggi: Teknologi pengisaran gear digunakan untuk mengurangkan kehilangan geseran dan meningkatkan kecekapan penghantaran (sehingga lebih daripada 90%).
Penyelesaian pelinciran khas: Pelincir sintetik suhu tinggi atau pelinciran gris untuk mengurangkan pelemahan terma.
Struktur pelesapan ringan dan haba: Reka bentuk sirip pelesapan haba kotak atau pilihan penyejukan paksa.
3. Teknologi utama untuk ketahanan yang dipertingkatkan
Pemilihan Bahan: Cacing itu dikeraskan dengan keluli aloi, dan roda cacing menggunakan gangsa timah yang tahan haus (ZCUSN10PB1).
Perlindungan Pengedap dan Kakisan: Tahap perlindungan IP65 dan salutan khas untuk persekitaran lembap atau berdebu.
Data Ujian Beban: Perbandingan MTBF (masa min antara kegagalan) kes di bawah keadaan kerja standard dan beban berat.
4. Kes Permohonan Industri
Industri simen: Kestabilan jangka panjang sistem pemacu kilang mentah.
Peralatan mengangkat: Pengesahan kebolehpercayaan di bawah keadaan beban stop-stop yang kerap dan berubah-ubah.
Kilang Rolling Steel: Prestasi anti-keletihan dalam persekitaran suhu tinggi.
5. Cadangan Penyelenggaraan dan kecekapan tenaga perdagangan
Mata Pemeriksaan Biasa: Pencemaran Minyak, Tanda Pakaian Permukaan Gigi.
Keseimbangan antara kecekapan dan kos tenaga: Pelaburan awal berbanding faedah penjimatan tenaga jangka panjang (seperti perbandingan dengan pengurangan gear).
Penyelenggaraan dan Penyelesaian Masalah: Amalan Utama Untuk Memperluaskan Kehidupan Perkhidmatan NRV Worm Gear Reducers
1. Titik utama penyelenggaraan harian
Pengurusan pelinciran
Secara kerap memeriksa tahap minyak dan kualiti minyak (pencemaran, pengoksidaan, pencampuran air).
Pilih pelincir yang sesuai (minyak mineral, minyak sintetik atau gris) mengikut keadaan kerja. Greas tahan suhu tinggi harus digunakan dalam persekitaran suhu tinggi.
Tukar minyak selepas 500 jam operasi pertama, dan kemudian ubahnya setiap 4000-5000 jam atau setiap tahun (bergantung kepada keadaan kerja).
Pemeriksaan pengetatan dan pengedap
Semak sama ada bolt dan sambungan bebibir longgar untuk mengelakkan kerosakan struktur yang disebabkan oleh getaran.
Gantikan anjing laut (seperti anjing laut dan o-cincin) pada masa ketika mereka berumur atau bocor untuk mengelakkan pencerobohan habuk/air.
Pemantauan suhu dan getaran
Gunakan termometer inframerah untuk memantau suhu galas dan cacing (kenaikan suhu yang tidak normal mungkin menunjukkan pelinciran atau beban yang tidak mencukupi).
Penganalisis getaran mengesan getaran yang tidak normal (yang mungkin disebabkan oleh misalignment aci, memakai gear atau kerosakan galas).
2. Mod kegagalan biasa dan kaedah penyelesaian masalah
(1) Kebisingan yang tidak normal
Punca -punca yang mungkin: Pelinciran yang tidak mencukupi, memakai gear, kerosakan galas, pemasangan longgar.
Langkah Penyelesaian Masalah:
Semak sama ada minyak pelincir mencukupi atau tercemar, dan gantikannya jika perlu.
Membongkar dan periksa permukaan gigi gear cacing untuk memerhatikan sama ada terdapat mengelupas atau pitting.
Secara manual berputar galas untuk mengesahkan sama ada terdapat bunyi melekat atau tidak normal, dan menggantikannya jika perlu.
Semak sama ada bolt penyambung longgar dan mengetatkan semula mereka.
(2) Kebocoran minyak
Punca -punca yang mungkin: Penuaan anjing laut, retak di perumahan, pemasangan anjing laut yang tidak betul, dan paras minyak yang berlebihan.
Langkah Penyelesaian Masalah:
Semak sama ada meterai minyak, cincin O dan meterai lain keras atau rosak, dan gantikan bahagian yang gagal.
Perhatikan sama ada perumahan mempunyai retak atau lubang pasir, dan membaiki atau menggantikan perumahan jika perlu.
Sahkan sama ada paras minyak melebihi had atas penentukuran dan menyesuaikannya ke julat yang munasabah.
(3) aci output terjebak atau berputar dengan buruk
Punca -punca yang mungkin: Beban yang berlebihan, kerosakan yang mengandungi, perkara asing memasuki perumahan, dan misalignment aci.
Langkah Penyelesaian Masalah:
Semak sama ada beban melebihi nilai undian dan laraskan parameter operasi peralatan.
Membongkar dan periksa sama ada galas itu rosak dan menggantikan galas yang rosak.
Bersihkan serpihan logam atau kekotoran lain di dalam kotak.
Kirikan semula penjajaran aci motor dan pengurangan (instrumen penjajaran laser lebih disukai).
(4) Penurunan kecekapan yang ketara (kenaikan suhu yang terlalu tinggi)
Punca -punca yang mungkin: Pakaian yang berlebihan dari gear cacing, pelinciran yang lemah, pelesapan haba yang tidak mencukupi, operasi beban.
Langkah Penyelesaian Masalah:
Semak memakai permukaan gigi. Jika haus melebihi 10%, pasangan gear cacing perlu diganti.
Gantikan minyak pelincir yang memenuhi piawaian dan pastikan litar minyak tidak terhalang.
Bersihkan tenggelam haba atau pasang peranti penyejukan terpaksa (seperti kipas).
Semak sama ada beban sebenar sepadan dengan kuasa yang diberi nilai pengurangan.
(5) Getaran yang tidak normal
Punca -punca yang mungkin: Misalignment aci, bolt anchor longgar, gear yang miskin, dan memakai galas.
Langkah Penyelesaian Masalah:
Gunakan penunjuk dail atau instrumen penjajaran laser untuk membetulkan kebocoran aci input/output.
Kencangkan bolt utama dan periksa sama ada pad kejutan berusia.
Semak pelepasan meshing gear cacing dan laraskannya ke julat standard.
Gantikan galas yang rosak atau bahagian gear.
3. Pengurusan Hidup Komponen Utama
Worm Gear Pair: Secara kerap memeriksa pitting dan mengelupas permukaan gigi. Gantikan apabila haus melebihi 10% ketebalan gigi.
Galas: Adalah disyorkan untuk menggantikan setiap 20,000-30,000 jam operasi atau apabila bunyi yang tidak normal berlaku.
Meterai minyak: Gantikan setiap 1-2 tahun, dan kitaran dipendekkan dalam persekitaran berdebu/lembap.
4. Contoh rancangan penyelenggaraan pencegahan
Harian: Periksa tahap minyak, bunyi yang tidak normal dan kebocoran.
Bulanan: Ketatkan bolt dan bersihkan struktur pelesapan haba luaran.
Setiap enam bulan: ujian minyak (kelikatan, nilai asid, bahan partikulat).
Tahunan: Pembongkaran dan pemeriksaan yang komprehensif, menggantikan bahagian memakai (seperti anjing laut, penapis).
5. Amalan Lanjutan untuk Memperluaskan Kehidupan
Pengoptimuman beban: Elakkan operasi beban jangka panjang dan gunakan inverter untuk mengurangkan kejutan permulaan.
Kawalan Alam Sekitar: Tambah penutup pelindung (bukti habuk dan kelembapan), dan tambah peminat penyejuk dalam persekitaran suhu tinggi.
Penyelenggaraan yang didorong oleh data: Mengintegrasikan sensor IoT (suhu, getaran, kualiti minyak) untuk mencapai penyelenggaraan ramalan.
