Bagaimanakah reka bentuk struktur pengedap pengurang gear cacing NMRV menghalang kebocoran minyak pelincir?

Dalam bidang penghantaran perindustrian, prestasi pengedap pengurang secara langsung berkaitan dengan kestabilan operasi dan hayat perkhidmatan peralatan, terutamanya dalam masalah kebocoran minyak pelincir, yang boleh menyebabkan kegagalan peralatan atau bahaya keselamatan pengeluaran jika tidak berhati-hati. Sebagai komponen utama dalam penghantaran mekanikal perindustrian, reka bentuk struktur pengedap pengurang gear cacing NMRV telah membina sistem anti-kebocoran lengkap melalui inovasi teknologi pelbagai dimensi, dan telah menunjukkan prestasi cemerlang dalam adegan dengan keperluan pengedap yang sangat tinggi seperti industri kimia, makanan dan tenaga baharu.
1. Logik reka bentuk teras dan rangka kerja teknikal struktur pengedap
Sistem pengedap Pengurangan kelajuan gear cacing NMRV bukanlah penggunaan teknologi tunggal, tetapi reka bentuk sistematik berdasarkan prinsip penghantaran, sifat bahan dan keadaan kerja. Logik terasnya ialah: melalui mekanisme tiga kali ganda "perlindungan redundansi struktur pengedap statik peningkatan pengedap dinamik", pelbagai halangan terbentuk pada antara muka sentuhan antara bahagian berputar dan bahagian tetap, permukaan sendi badan kotak dan lokasi lain yang terdedah kepada kebocoran. Pembentukan idea reka bentuk ini bukan sahaja disebabkan oleh pengumpulan teknikal lebih daripada 15 tahun Hangzhou Yinhang Reduction Gears Co., Ltd. dalam bidang penghantaran, tetapi juga disebabkan oleh analisis mendalam kes kegagalan meterai dalam senario industri yang berbeza - contohnya, dalam barisan pengeluaran makanan, kebocoran pelincir mungkin membawa kepada pencemaran produk; dalam peralatan tenaga baharu, kebocoran boleh menjejaskan prestasi penebat motor. Keperluan praktikal ini telah menggalakkan pengoptimuman sasaran struktur pengedap.
Daripada rangka kerja teknikal, struktur pengedap pengurang NMRV dibahagikan terutamanya kepada pengedap dinamik pada sambungan aci, pengedap statik pada permukaan sambungan perumahan, dan struktur pelepasan tekanan tambahan dan kalis debu. Antaranya, meterai dinamik, sebagai antara muka pengasingan antara bahagian berputar dan dunia luar, adalah pautan utama dalam mencegah kebocoran; meterai statik memastikan ketat sambungan antara pelbagai bahagian perumahan; dan reka bentuk tambahan seperti struktur pelepasan tekanan mewujudkan persekitaran operasi yang lebih stabil untuk sistem pengedap dengan mengimbangi tekanan dalaman dan mengurangkan pencerobohan kekotoran.
2. Meterai dinamik: aplikasi inovatif dan butiran teknikal struktur pengedap minyak berganda

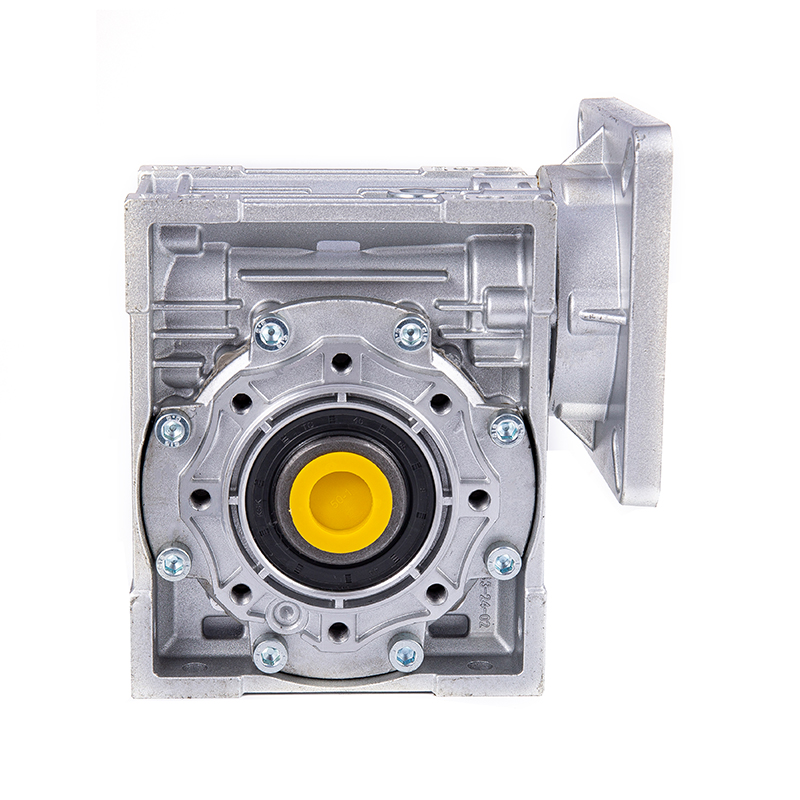

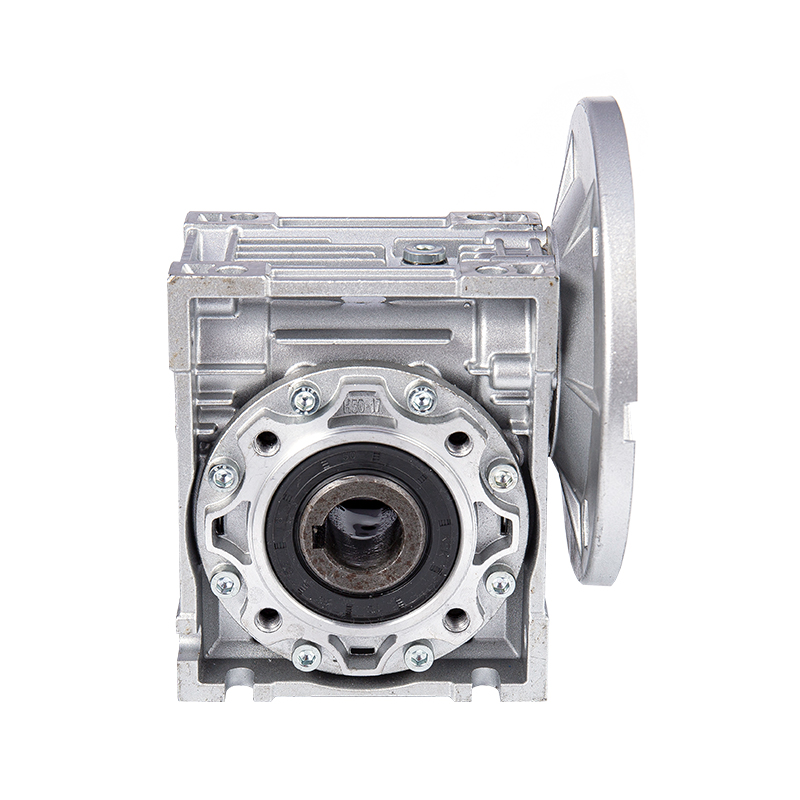

Pada sambungan aci pengurang NMRV (seperti aci input dan aci keluaran), struktur pengedap minyak berganda adalah teknologi teras untuk mengelakkan kebocoran pelincir. Struktur ini menggunakan reka bentuk gabungan "penggel minyak tambahan pengedap minyak utama", yang membentuk perlindungan kecerunan dalam arah paksi untuk menangani pelbagai jenis risiko kebocoran.
Pengedap minyak utama biasanya diperbuat daripada getah fluororubber (FKM) atau getah nitril (NBR), yang mempunyai rintangan minyak dan rintangan suhu yang sangat baik dan boleh mengekalkan keanjalan dalam julat suhu -40 ℃ hingga 120 ℃. Bibirnya direka bentuk sebagai struktur mengetatkan diri dengan spring. Pramuat spring menjadikan bibir sesuai dengan permukaan aci untuk membentuk penghalang pengedap pertama. Perlu diingat bahawa kawasan sentuhan bibir kedap minyak utama pengurang NMRV bukanlah satah, tetapi permukaan arka yang dikira dengan tepat. Reka bentuk ini boleh menghasilkan kesan pengepaman apabila aci berputar-apabila minyak pelincir bergerak ke tepi kedap minyak disebabkan oleh daya emparan, kesan pengepaman bibir melengkung akan menolak minyak kembali ke dalam kotak, dengan itu mengurangkan jumlah kebocoran. Apabila memilih pengedap minyak, produk import dari Jerman atau Jepun diperkenalkan khas. Bahan bibir pengedap minyak ini mempunyai struktur molekul yang lebih padat dan rintangan penuaan yang lebih kuat, dan boleh mengekalkan kestabilan prestasi pengedap walaupun dalam operasi berkelajuan tinggi jangka panjang.
Pengedap minyak sekunder dipasang pada bahagian luar pengedap minyak utama, membentuk rongga selang 5-10mm dengan pengedap minyak utama. Bahan pengedap minyak sekunder biasanya sama dengan pengedap minyak utama, tetapi reka bentuk strukturnya lebih memfokuskan pada pencegahan habuk dan pencerobohan bahan pencemar luaran. Gabungan "rongga pengedap minyak berganda" ini mempunyai kelebihan dua: di satu pihak, rongga boleh diisi dengan gris untuk membentuk lapisan pengedap perantaraan untuk mengelakkan lagi tumpahan minyak; sebaliknya, apabila pengedap minyak utama bocor sedikit, minyak akan mula-mula terkumpul di dalam rongga dan bukannya terus melimpah ke dalam kotak, yang memberikan masa penampan untuk penyelenggaraan peralatan dan mengelakkan kegagalan yang disebabkan oleh kebocoran secara tiba-tiba. Di bawah konsep reka bentuk modular, struktur pengedap minyak berganda bagi pengurang NMRV boleh mengoptimumkan ketepatan pemasangan melalui teknologi pelarasan pramuat - aci input dan output akan ditentukur dengan tepat untuk kelegaan paksi semasa pemasangan untuk memastikan tekanan sentuhan antara bibir pengedap minyak dan aci diagihkan sama rata, mengelakkan kegagalan pengedap yang disebabkan oleh kelegaan eksentrik atau ekses.
3. Meterai statik: Pengoptimuman diselaraskan struktur kotak dan pengedap
Selain pengedap dinamik, reka bentuk pengedap statik pengurang NMRV juga penting. Perumahan diperbuat daripada aloi aluminium, yang bukan sahaja ringan dan kalis karat, tetapi juga mempunyai ketepatan tuangan yang baik. Pengacuan berketepatan tinggi permukaan sambungan perumahan boleh dicapai melalui tuangan tekanan tinggi. Dalam pemprosesan perumahan, pusat pemesinan CNC digunakan untuk pengilangan satah untuk mengawal ralat kerataan permukaan sendi dalam 0.02mm, meletakkan asas untuk pengedap statik.
Dalam rawatan pengedap permukaan sambungan perumahan, pengurang NMRV menggunakan kaedah pengedap komposit "gasket pengedap pengedap". Pertama, lapisan sealant silikon digunakan secara sama rata pada permukaan sendi. Sealant ini mempunyai kecairan yang baik dan boleh mengisi liang-liang kecil pada tahap mikroskopik untuk membentuk filem pengedap berterusan; kedua, gasket pengedap getah nitril dipasang di bahagian luar pengedap. Ketebalan gasket biasanya 0.5-1mm, dan corak grid pada permukaannya boleh meningkatkan geseran dengan perumahan untuk mengelakkan gasket daripada beralih semasa proses mengetatkan bolt. Urutan pengetatan dan tork bolt juga merupakan pautan utama dalam pengedap statik. Pengurang NMRV menggunakan kaedah pengetatan langkah demi langkah pepenjuru, yang menggunakan tork bolt secara sekata pada nilai yang ditentukan dalam 2-3 kali (seperti tork pengetatan bolt M8 dikawal pada 12-15N・m) untuk mengelakkan ubah bentuk permukaan sendi akibat kepekatan tegasan tempatan.
Di samping itu, bahagian pengurang NMRV yang boleh ditanggalkan, seperti penutup hujung galas dan penutup lubang intip, semuanya menggunakan proses rawatan pengedap yang sama seperti permukaan sambungan perumah. Sebagai contoh, permukaan mengawan penutup hujung galas dan perumah akan dimesin ke dalam alur pengedap anulus, dan cincin-O akan dipasang di dalam alur. Mampatan cincin pengedap dikawal pada 15%-20%, yang boleh memastikan kesan pengedap dan menghalang cincin pengedap daripada gagal akibat tekanan berlebihan. Reka bentuk pengedap statik serba boleh ini membolehkan pengurang NMRV mengekalkan kedap udara perumahan semasa operasi jangka panjang, dan berkesan boleh menghalang minyak pelincir daripada bocor dari permukaan sambungan statik walaupun dalam keadaan kerja dengan getaran yang kerap (seperti peralatan pada tali pinggang penghantar).
4. Reka bentuk pengedap tambahan: sinergi keseimbangan tekanan dan struktur kalis debu
Untuk meningkatkan lagi kebolehpercayaan sistem pengedap, pengurang NMRV juga telah memperkenalkan beberapa reka bentuk pengedap tambahan untuk mengurangkan risiko kebocoran daripada dimensi kawalan tekanan dan pengasingan kekotoran.
Dari segi keseimbangan tekanan, injap pernafasan (atau penutup bolong) disediakan di bahagian atas perumahan pengurang, yang biasanya dilengkapi dengan penapis dan injap sehala. Apabila tekanan dalam perumahan meningkat disebabkan oleh peningkatan suhu minyak, injap pernafasan terbuka untuk mengeluarkan gas berlebihan; apabila suhu menurun dan tekanan negatif terbentuk di dalam, injap sehala menghalang udara luar daripada masuk secara langsung, tetapi perlahan-lahan menyedut udara bersih melalui penapis untuk mengelakkan habuk dan wap air daripada memasuki perumahan dengan aliran udara. Mekanisme keseimbangan tekanan ini boleh menghalang pengedap minyak daripada berubah bentuk atau permukaan pengedap statik daripada dibuka kerana tekanan dalaman yang berlebihan, terutamanya dalam keadaan kerja suhu tinggi (seperti industri kaca dan seramik), peranan injap pernafasan adalah lebih kritikal. Injap pernafasan pengurang direka khas, dan ketepatan penapisnya boleh mencapai 50μm, yang boleh menghalang habuk dengan berkesan dan memastikan kecekapan pengudaraan.
Struktur kalis habuk adalah satu lagi tumpuan pengedap tambahan. Di bahagian luar struktur pengedap minyak berganda, pengurang NMRV biasanya dilengkapi dengan slinger minyak atau gelang habuk. Slinger minyak dipasang pada aci. Daya emparan yang dijana apabila aci berputar boleh membuang titisan minyak atau kekotoran yang melekat pada permukaan aci untuk menghalangnya daripada menghampiri kedap minyak; cincin habuk dipasang pada perumahan, meninggalkan jurang 0.5-1mm antara aci, membentuk struktur labirin. Debu luaran, zarah dan kekotoran lain akan disekat oleh inersia apabila melalui celah, dan sukar untuk memasuki kawasan kedap minyak. Reka bentuk kalis habuk ini berkesan dalam adegan dengan banyak habuk, seperti logistik pintar dan tekstil. Ia boleh mengurangkan haus kekotoran pada bibir meterai minyak dan memanjangkan hayat perkhidmatan meterai.
5. Bahan dan sokongan proses: menjamin prestasi pengedap daripada sumber
Sebab mengapa struktur pengedap pengurang NMRV boleh mencapai pencegahan kebocoran yang cekap tidak dapat dipisahkan daripada sokongan teknologi bahan dan proses pembuatan. Dari segi pemilihan bahan, sebagai tambahan kepada bahan pengedap minyak yang disebutkan di atas, prestasi pelincir juga adalah kritikal - pelincir sintetik digunakan, yang ciri-ciri suhu kelikatannya lebih baik daripada minyak mineral, dan ia masih boleh mengekalkan kecairan dalam persekitaran suhu rendah, dan tidak mudah untuk menipis pada suhu tinggi, dengan itu mengurangkan risiko kebocoran yang disebabkan oleh perubahan kelikatan minyak. Di samping itu, pelincir sintetik mempunyai rintangan pengoksidaan yang lebih kuat, yang boleh mengurangkan pembentukan enap cemar dan deposit karbon, dan menghalang kekotoran ini daripada menyumbat jurang pengedap.
Dari segi teknologi pembuatan, rawatan permukaan aci pengurang NMRV adalah sangat kritikal. Kekasaran permukaan aci cacing dan aci keluaran dikawal di bawah Ra0.8, dan ia diproses oleh rawatan haba frekuensi tinggi dan teknologi pengisaran halus. Ketebalan lapisan karburasi mencapai 0.3-0.5mm, yang bukan sahaja meningkatkan kekerasan dan rintangan haus permukaan gigi, tetapi juga menjadikan permukaan aci lebih licin dan lebih rapat dengan bibir pengedap minyak. Proses pembuatan ketepatan ini memastikan pengedap mikroskopik antara muka pengedap dinamik, dan walaupun dalam putaran berkelajuan tinggi, sukar untuk minyak meresap keluar dari permukaan sentuhan antara bibir dan aci. Makmal ujian Hangzhou Yinhang Reduction Gears Co., Ltd. dilengkapi dengan instrumen berketepatan tinggi seperti mesin pengukur koordinat tiga dimensi dan peralatan ujian gear. Ralat ketepatan komponen teras boleh dikawal dalam ≤0.005mm. Piawaian kawalan kualiti yang ketat ini memastikan ketepatan pemasangan struktur pengedap dari sumber.
Reka bentuk struktur pengedap pengurang gear cacing NMRV ialah penyepaduan pelbagai dimensi sains bahan, reka bentuk mekanikal dan teknologi pembuatan. Daripada peningkatan pengedap dinamik struktur pengedap minyak berganda, kepada pengoptimuman pengedap statik pada permukaan sambungan perumahan, kepada reka bentuk tambahan injap pernafasan dan cincin debu, setiap pautan berputar di sekitar matlamat teras "mencegah kebocoran minyak pelincir". Dengan keupayaan pengumpulan dan inovasi teknikal selama bertahun-tahun, Hangzhou Yinhang Reduction Gears Co., Ltd. telah menyepadukan elemen teknikal ini secara sistematik untuk membentuk satu set penyelesaian pengedap yang sesuai untuk senario industri yang berbeza. Reka bentuk ini bukan sahaja menyelesaikan masalah kebocoran dalam operasi peralatan, tetapi juga mencipta nilai yang lebih tinggi untuk pelanggan dengan mengurangkan kos penyelenggaraan dan memanjangkan hayat perkhidmatan, mencerminkan kepentingan pembuatan ketepatan dalam bidang penghantaran industri.
